目前，對生物質顆粒機環模壽命雖有研究，但大都停留在實驗階段，對生物質顆粒機環模壽命的分析也沒有定量化。本文將通過分析環模的失效形式、失效機理和影響環模壽命的結構因素，對不同結構參數下的環模進行數值計算，獲得環模的疲勞壽命。

1、環模失效特性研究

1.1失效形式

        生物質顆粒機環模為多孔環形零件，工作條件惡劣，使用過程中長期承受壓輥的循環擠壓和物料的摩擦，產生周期性的彎曲應力和接觸壓應力，其主要失效形式為疲勞破壞。這與環模實際使用中的失效現象吻合。

1.2失效機理

        本文將從環模的結構特點分析顆粒機機失效現象—接觸疲勞和磨粒磨損的失效機理。

1)接觸疲勞

        環模工作時低速旋轉，同時承受較大的交變接觸壓應力，經過一段時間環模就會出現疲勞裂紋，導致環模疲勞失效。

2)磨損失效

        一是壓輥調得太緊，與環模間隙小，互相摩擦；二是角度不恰當，導致分配物料不均勻而使環模部分先磨損，最終環模出現疲勞裂紋而失效。

        上述分析表明，環模最終的失效形式都表現為疲勞失效。因此，主要通過對環模的疲勞壽命分析來研究環模的使用壽命。

1.3影響環模疲勞失效的結構參數

        環模結構主要參數為?？椎目讖?、長徑比、?？椎呐帕泻涂讛?shù)等。

2、環模疲勞壽命的數值模擬

        對環模的疲勞壽命研究將采用三維建模和有限元軟件進行模擬分析。

        首先，利用三維建模建立生物質顆粒機環模的參數化模型；其次，利用有限元軟件對環模進行疲勞壽命分析；最后，運用相關的彈塑性力學理論和疲勞損傷機理，針對不同環?？椎男螤睢⒉煌h(huán)?？讛?shù)和不同環模孔的排列的疲勞壽命進行分析模擬，使環模的壽命分析定量化。

2.1環模疲勞幾何模型的建立

        申述云對生物質顆粒機環模特性的研究發現，環?？椎拈L(zhǎng)徑比為5：1時，環模所受的應力最小。

2.2環模的結構靜力分析

2.2.1約束、載荷和邊界條件

        根據環模實際裝配工作情況，對模擬環模施加載荷、約束和邊界條件。

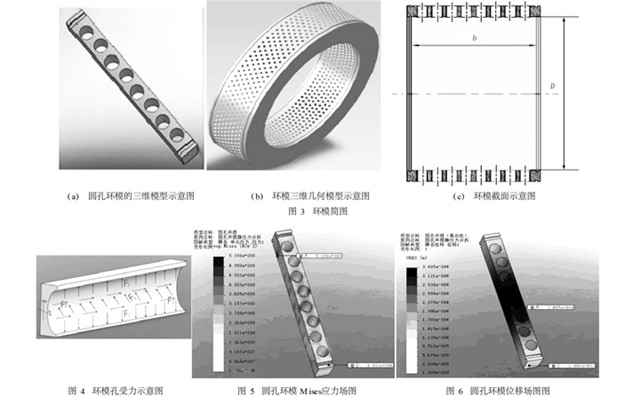

        對環模軸向的兩個側面施加固定約束，對周向兩個側面施加周向?qū)ΨQ約束；對X，Y，Z等3個方向的所有移動自由度和所有旋轉自由度進行固定定位；對?？椎膬?nèi)壁施加垂直于內表面的平均壓力，以模擬生物質原料對環模孔的周向壓力；同時，沿著?？纵S向在?？椎膬?nèi)表面施加摩擦力，模擬生物質原料對環?？變?nèi)壁的摩擦力，如圖3、4所示。

2.2.2靜力分析結果

        模孔的Mises應力分析計算結果和?？孜灰茍?chǎng)分析計算結果分別如圖5和圖6所示。

2.3環模壽命分析

2.3.1壽命參數設置

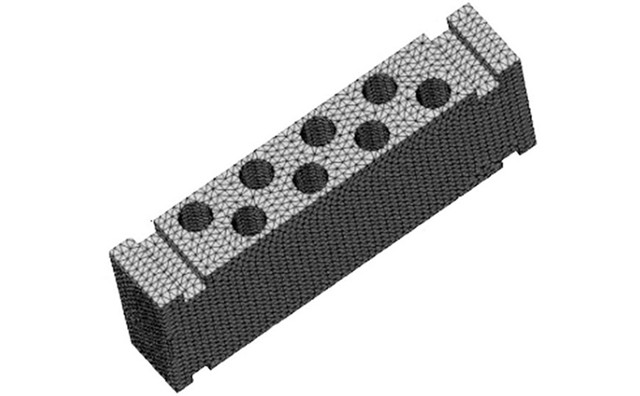

        在對環模進行了結構靜力分析的基礎上，即可對環模進行疲勞壽命分析。劃分網格后的圓孔環模模型如下圖所示。

        利用COSMOSWorks軟件對環模進行疲勞壽命分析時，軟件的參數設置除滿足結構靜力分析的需要外，還需要依據對環模疲勞理論的研究，對疲勞參數參數進行設置。

2.3.2壽命模擬結果分析

        對環模使用壽命的衡量，既要考慮到環模的疲勞壽命，又要兼顧環模的產量。

        顆粒機環模孔的數目對環模的產量有較大影響，在壽命相同的條件下，?？讛?shù)目越多環模的產量越高。

        對壽命模擬結果的分析將以這兩個因素為分析重點。

        從分析的數據得出，在孔徑10mm、長徑比5：1、溫度120℃的條件下：

1)?？着帕蟹绞较嗤沫h(huán)模，其疲勞壽命隨著模孔數目的增多而減小，因?yàn)殡S著模孔數目的增多，環模的機械強度降低。

2)環模孔數相當時，模孔交替排列的環模壽命比?？灼叫信帕械沫h(huán)模壽命長得多，如交替800個模孔的環模壽命為2.15×107次，平行864個模孔的環模壽命為5.46×106次。

        兩者相比，交替孔環模壽命是平行孔環模壽命的4倍，而?？讛?shù)之比約為1：1。

        這是因?yàn)榄h(huán)模孔交替排列使得環模受力更均勻，增強了機械強度。

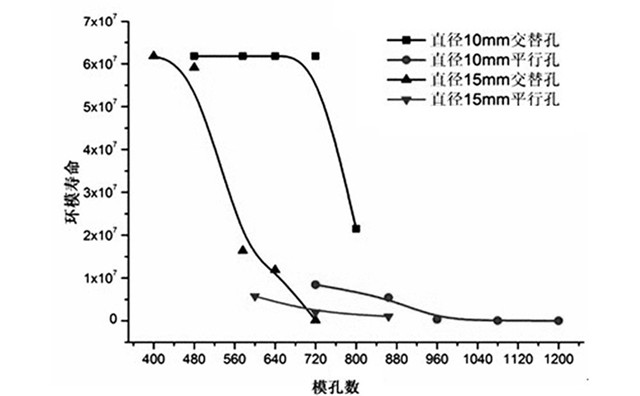

        120℃時環模壽命曲線如下圖所示。由圖中可以看出，在壽命相同的條件下，?？字睆?0mm交替排列方式的環模壽命要比?？字睆?5mm的環模產量大得多。在?？着帕蟹绞较嗤那闆r下，?？椎臄?shù)目較少時，環模的壽命較高。

3、結論

1)本文得出了生物質顆粒機環模主要的失效形式為疲勞破壞，分析了環模的失效機理。

2)建立了環模的S-N曲線，為分析環模疲勞壽命提供了重要數據和理論依據。

3)借助有限元軟件將環模的疲勞壽命量化，得出了不同結構參數下環模的疲勞壽命數據，研究得出?？卓讖?0mm、?？捉惶媾帕?、?？讛?shù)720的環模為理想環模。
