介紹

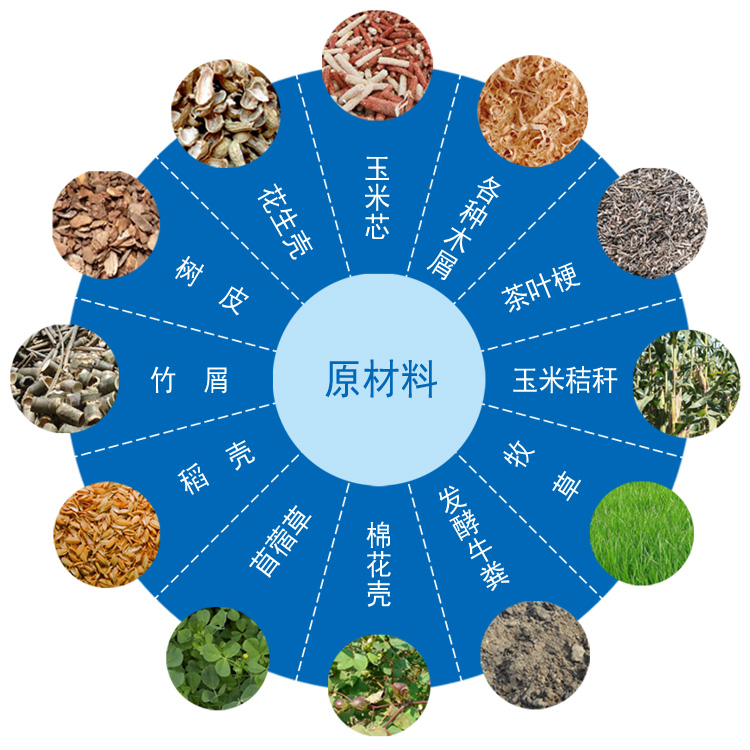

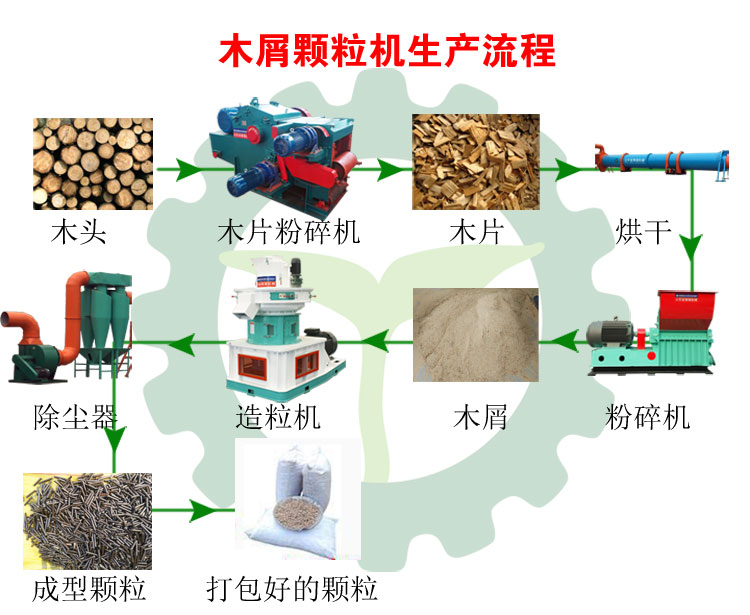

        木屑顆粒機是生物質新能源設備，是木屑顆粒生產的制粒設備；以桉木、樺木、楊木、果木、竹屑及農作物秸桿等為原料，通過粉碎、烘干、篩選、制粒、冷卻、打包等過程制作成品木屑顆粒。其成品使用在生物質發電、鍋爐、壁爐、家用設備等。

原理

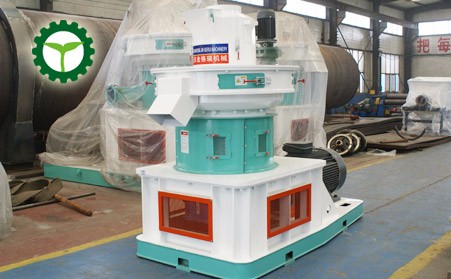

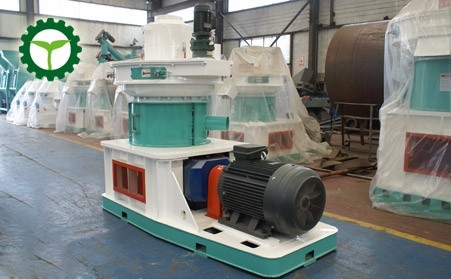

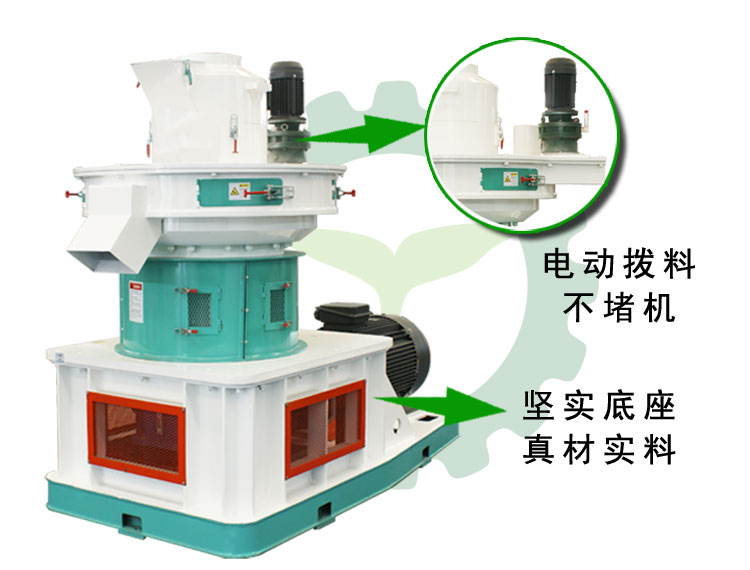

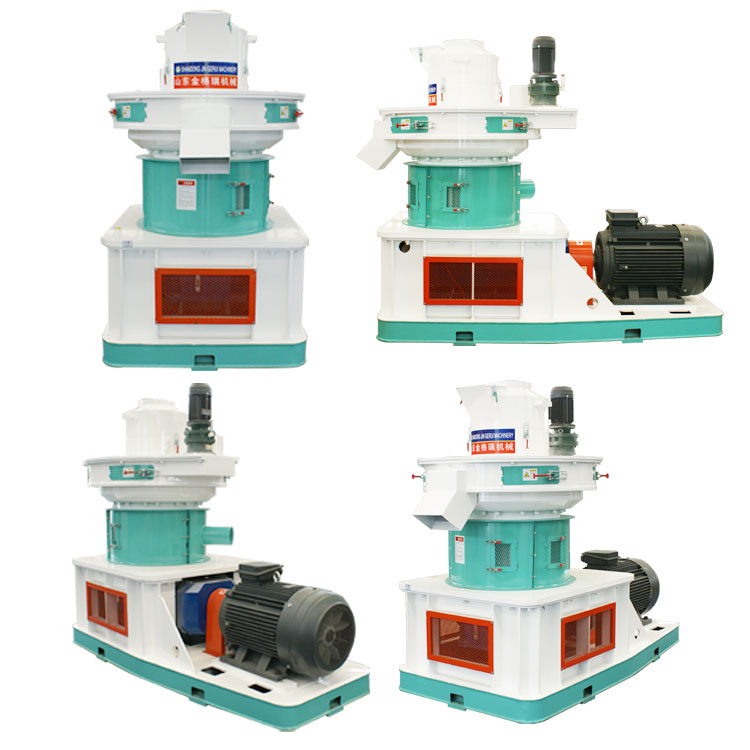

        產品結構：立式環模木屑顆粒機由顆粒機機座、大型減速機箱、軸承室、進料罩、出料部分、電機、壓輥總成、模具等構成。

        560木屑顆粒機工作原理：木屑顆粒機是采用電機直聯方式運轉，電動機通過齒式聯軸器與減速機軸聯接，經過90°變向，臥式電機傳動立式鑄件空心轉運主軸，主軸再帶動壓輥碾壓模具的內表面完成壓制過程。

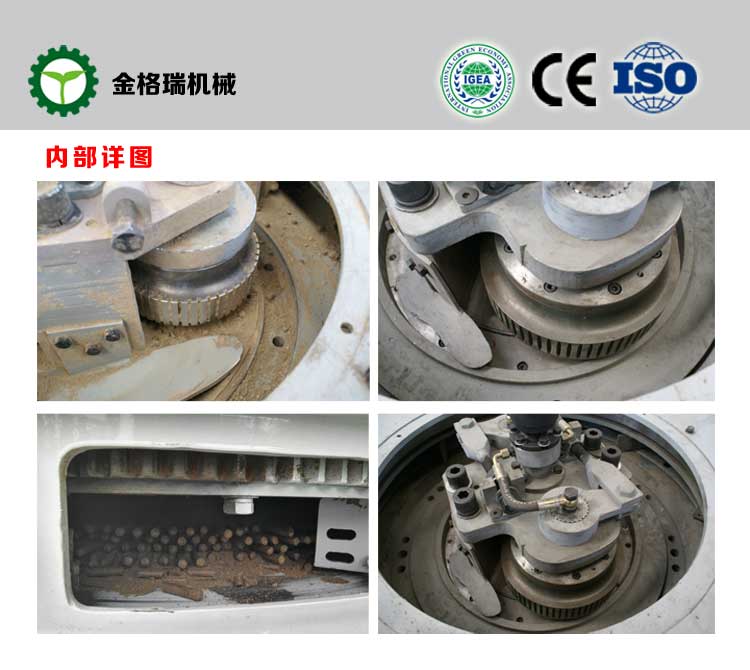

        工作時生物質木屑原料由進料口垂直落入，經過壓輪的旋轉使物料連續均布在模具內腔表面（壓輥與模具的接觸立面），在壓輥的碾壓下粉狀物料穿過模具的孔（均布在模具內表面的孔）。此過程物料受到高壓、高溫的作用，產生物理變化或適當?shù)幕瘜W(xué)變化（根據物料），促使粉狀物料形成不斷加長的圓柱狀實心體，再由斷刀切斷顆粒，從出料口排出，至此顆粒的壓制過程完成。

特點

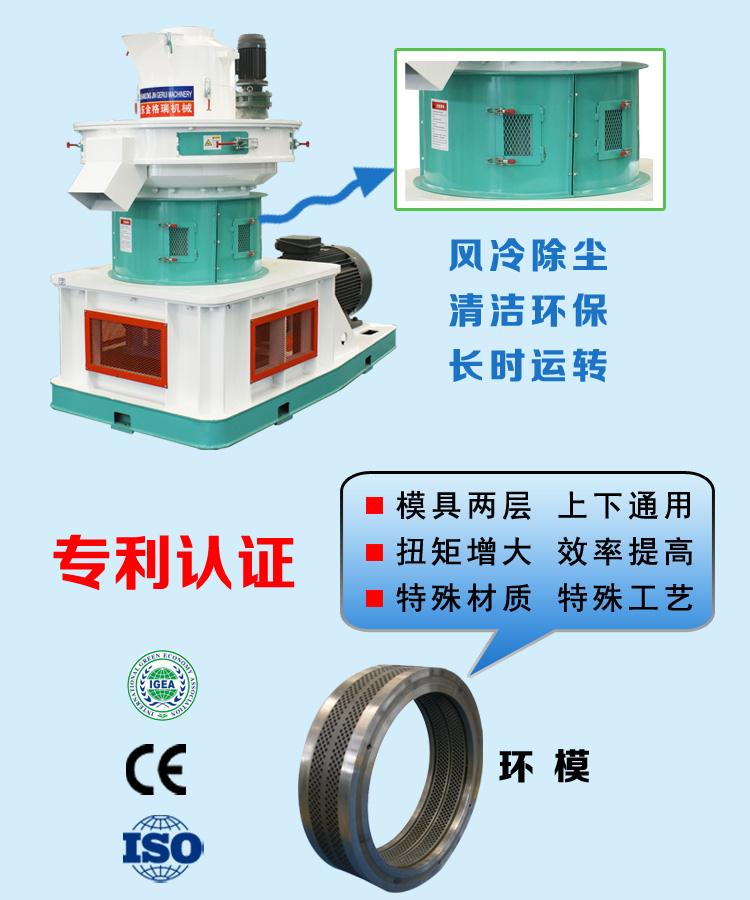

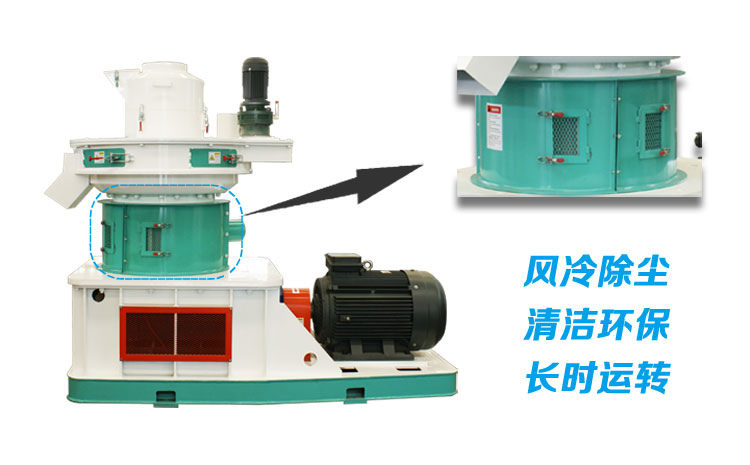

        模具平放的，口向上，由上到下直接進入制粒模具里。鋸末的比重很輕，直上直下的，鋸末進入后由壓輪旋轉甩到四周，均勻壓制顆粒。立式環模木屑顆粒機是向上敞口的，易于散熱，另外還帶一套風冷布袋除塵，自動加油。木屑顆粒機是堅放大軸，大型鑄鋼軸承座，它的大軸承不承受任何壓力，不容易壞，壽命長。

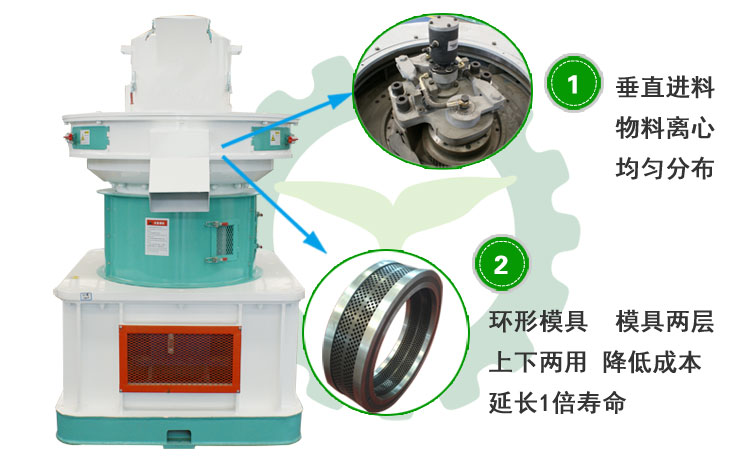

1.模具立向，垂直進料，不起拱，并備有風冷系統，易散熱。

2.模具靜止，壓輪旋轉，物料離心，均布周邊。

3.模具兩層，雙用均可，高產節能。

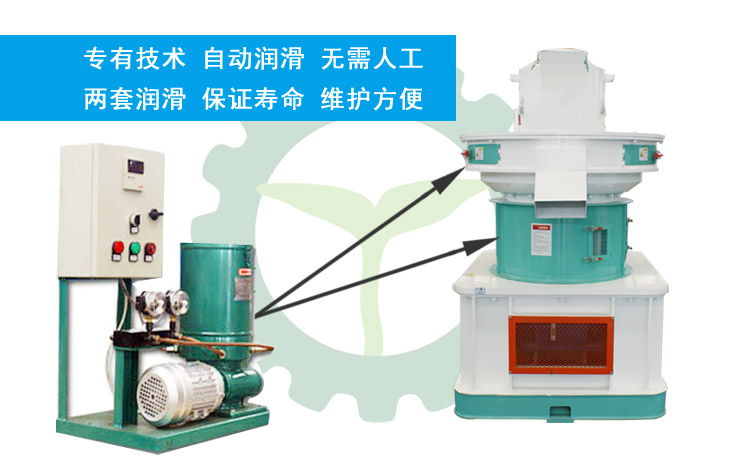

4.潤滑獨立，高壓過濾，清潔暢通。

5.獨立的出料裝置，保證制粒的成型率。

性能

1、能耗低,產量高。一套設備只需80KW供電，時產生物質顆粒1-1.5噸，耗電只有80KW，比國外同類產品降能耗10%-20%；

2、人工成本低。一套設備從生產到包裝只需人工2-3人，兩套設備只需3-4人，3-4套設備只需要5-6人，且勞動強度低；

3、生產環境優化。該設備內部設計時就加入了除塵系統，噪音低，無煙塵、污水排出；

4、運行效率高。機械磨損低，操作簡單，維護方面，維護檢修無需停產；

5、適用廣泛。占用場地小，無論是城市、農村都可以適用。

參數

型號	功率（KW)	顆粒規格(MM)	環模內徑(MM)	產量(T/H)	外形尺寸	重量(T)
SZLP470	45kw	Φ4--Φ12	470	0.7-1	1500*1600*1800	2.3
SZLP560	90KW	Φ4--Φ12	560	1.2-1.5	2600*1300*2300	5.8
SZLP760	160KW	Φ4--Φ12	760	1.5-2.5	2900*1300*2400	6.5
SZLP850	220KW	Φ4--Φ12	860	2.5-3.5	3750*1650*3250	12.6

操作

        很多用戶在使用木屑顆粒機時，可能會有遇到問題，大多數問題都是由于用戶操作不當而造成的，從而達不到理想的生產效率，所以大家在使用顆粒機實際生產的時候，需要注意使用規范。總結的一些小技巧：

1.喂料要均勻。這樣好處是可以使顆粒機的制粒更加順暢，保持機器的高速運轉。

2.要根據自己的用途選擇合適的模板孔徑。有的用戶使用的孔徑過小，往往出現產量低、甚至不出料的現象，希望在購買顆粒機的時候仔細詢問銷售人員應該配多大孔徑的模板。

3.調整好模板與壓輪之間的間隙。適當?shù)膲毫δ軌蚴诡w粒的熟化程度，密實度達到很好的效果。

4.要保持顆粒機清潔。用戶在使用中往往不注意保持顆粒機的清潔，這就加快了顆粒機使用壽命，所以要注意保持顆粒機的清潔。最好是定期清理。

5.定期保持顆粒劑潤滑，定期注黃油、加潤滑劑。定期的清洗模板，一般加注黃油能提高機器的使用效率。

技巧

1.工人要熟悉木屑顆粒機工作原理及各部位的結構與功用。

2.工人穿緊身工作服，袖口不要敞開，戴防護帽和防塵口罩，操作時必須精力集中。

3.檢查木屑顆粒機內是否有雜物，螺絲是否有松動。

4.木屑顆粒機電機必須先進行空載啟動，然后才能工作，嚴禁方向倒置。

5.嚴禁在生產過程中隨意打開機器門蓋，手勿伸進制粒室，工作后機器會產生高溫，身體不要與機器接觸，防止發生安全事故。

6.木屑顆粒機必須安全接地，檢查機器時先斷開主電源。

7.工作時隨時檢查并清除入口處磁選器上的金屬，密切注視工作情況，注意觀察電流表，發現異常及時關機。

8. 注意壓輥軸承及時加高溫黃油，鼎梁顆粒機3-5加一次，黃油費用大大降低。

9.停機時用油料過一遍模具

10.木屑顆粒機長時間不用時應把模具里面材料投出，擦上防銹油。

步驟

1、原材料，首先原材料水分要合適，木屑顆粒機要求水分在10-15%之間：其次原材料雜質不能太多，混入的鐵釘，砂石等會加大顆粒機的易損件磨損，增加易損件費用。

2、不同的原材料要匹配合適壓縮比的模具，金格瑞顆粒機適用于各種原材料的壓制，但模具需要根據實際情況配備。

3、開機時要隨時觀察主機的電流情況，根據電流情況調節上料速度，以達到最大產量同時機器又不會超負荷運行。

4、使用木屑顆粒機要注意定期檢查各個線路是否連接好，避免因為線路為題導致機械設備燒毀，影響生產，嚴重者危害生產工人人生安全。

5、定期對各個摩擦部位加注潤滑油，避免長期摩擦對木屑顆粒機造成損壞。

6、嚴禁像喂料裝置內送入硬雜物，以免對模具造成損壞，影響生產。

7、天氣轉熱，人容易犯困，嚴禁操作工人疲勞操作木屑顆粒機。

故障

1、操作人員應熟讀使用說明書，熟悉機器的性能、結構及使用操作方法，并 按明書的規定進行安裝調試，使用和保養。

2、被加工的物料中應清除硬質（金屬）雜物，以免損壞機器，造成事故。

3、加工過程中，嚴禁操作人員將手伸入傳動部分和造粒腔中，以防造成事故。

4、要經常檢查模具壓輥的磨損情況，必要時，進行調整、更換或修理。

5、如需對顆粒機檢查時，必須切斷電源，以保證安全。

6、電機必須安裝拉地線以避免發生意外事故。

故障現象	故障原因	排除方法
產量過低（甚至不出粒）	模具初次使用，?？坠鉂嵍炔?/p> 物料含水率過高或過低 壓輥與模具間隙過大 壓輥或模具磨損嚴重	繼續使用含油料研磨潤滑 調節物料含水率 調整壓輥和模具間隙 更換壓輥或模具
顆粒中含粉過多	含水率低 模具過度磨損、壓縮比小	提高含水率 更換新模具
顆粒表面粗糙	含水率高 模具初次使用	降低含水率 用含油料反復研磨
響聲異常	落入硬質雜物 軸承損壞 零部件松動 齒輪油有雜質，損壞齒輪	停機清除異物 更換軸承 緊固零部件 檢查齒輪或直接與廠家聯系
突然停車	負荷過大（甚至保險絲熔斷） 有異物進入腔內 電壓低或電機實際功率小	適當加大壓輥與模具間隙，更換保險絲 停機清除異物 更換電源線或更換電機
干油泵壓力表針不動或指示燈不亮	壓力表或指示燈壞 活塞腔體進入雜質或空氣	更換壓力表或指示燈 拆開筒體外露接頭，將接頭內小零件逐一清洗并復位可解決

注意

1、木屑顆粒機械在接通電源前，先檢查接地線是良好，整機在沒有接地的情況下嚴禁接通電源、嚴禁開動機械。

2、當接通電源時或運轉時，不要接觸電器柜和操作臺內的任何電氣元件，否則會發生觸電。

3、不要濕手操作任何開關旋鈕，以防止觸電。

4、不要帶電進行查線或更換電氣元件，否則會觸電或受傷。

5、只有具備相應操作資格的維修人員，并嚴格按照電氣維修技術要求才可維修設備，以防發生意外。

6、機械維修人員在維修顆粒機時應確保機械處于停止工作狀態，并掛切斷所有電源，掛上警示牌，以免機械突然運行發生人為事故。

7、無論任何時候都不可以用手或其它物品觸及機械的旋轉部位，觸及旋轉部位將會對人或機械造成直接傷害。

8、廠房內要有良好的通風和采光，車間內不能存放原料和產品，保持操作安全通道暢通，及時打掃車間內的積塵，車間內不允許吸煙等火種使用,防止粉塵爆炸事件的發生。

9、班前要檢查消防、防火設施是否齊全有效。

10、無論何時都不準兒童接近機械，機械可能對兒童造成傷殘。

11、木屑顆粒機每運轉12小時應該對木屑顆粒機壓輥軸承注入壓輥專用潤滑脂。

12、用手轉動壓輥時,一定要切斷電源,嚴禁運轉中用手或其它物品接觸壓輥和平模.

13、無論是在開機或停機狀態下,對機械性能不夠了解的人絕對不能對機械進行操作和維護.

14、壓輥與平模間隙不可以小于0.1mm,間隙過小壓輥和平模直接接觸,會造成壓輥、平模過度磨損，甚至造成機器損壞。

15、當木屑顆粒機溫度低于10℃時，木屑顆粒機潤滑油容易凍結，請對木屑顆粒機加溫至10℃左右再開機，空機運轉二十分鐘后，才可以制粒，否則木屑顆粒機軸承容易燒損。

區別

        木屑顆粒機：木屑顆粒機一般是需要壓力大，穩定性高，散熱性好，能長時間運行的顆粒機，一般市場上常用的流行顆粒機是立式環模結構的。

        因為立式環模顆粒機的各種指標符合做生物質原料，具體如下：

        進料方式：模具平放的，口向上，由上到下直接進入制粒模具里。鋸末的比重很輕，直上直下的，鋸末進入后由壓輪旋轉甩到四周，均勻壓制顆粒。

        壓制方式：立式環模顆粒機是壓輪轉，模具不動的，顆粒不會被二次甩碎。

        機器結構：立式環模顆粒機是向上敞口的，易于散熱，另外還帶一套風冷布袋除塵，自動加油。

        設備運行：立式環模顆粒機是堅放大軸，大型鑄鋼軸承座，它的大軸承不承受任何壓力，不容易壞，壽命長。

        設備穩定性：立式環模顆粒機由壓輪旋轉分料，不會產生物料偏重，不會產生振動。

        飼料顆粒機：一般是需要溫度高，容易熟化，壓力要小，產量要高。

        市場上一般都是用臥式環模顆粒機，下面看一下他的特點：

        進料方式：環模是模具堅放的，由上到下。

        壓制方式：環模是模具轉，壓輪不動的，高速旋轉，產量高。

        機器結構：環模的制粒室是密封的，在壓制過程中，顆粒由于擠壓會出現高溫。

優勢

1，生物質燃料發熱量大，發熱量在3900~4800千卡/kg左右，經炭化后的發熱量高達7000—8000千卡/kg。

2，生物質燃料純度高，不含其他不產生熱量的雜物，其含炭量75—85%，灰份3—6%，含水量1—3%

3，絕對不含煤矸石，石頭等不發熱反而耗熱的雜質，將直接為企業降低成本。

4，生物質燃料不含硫磷，不腐蝕鍋爐，可延長鍋爐的使用壽命，企業將受益匪淺。

5，由于生物質燃料不含硫磷，燃燒時不產生二氧化硫和五氧化二磷，因而不會導致酸雨產生，不污染大氣，不污染環境。

6，生物質燃料清潔衛生，投料方便，減少工人的勞動強度，極大地改善了勞動環境，企業將減少用于勞動力方面的成本。

7，生物質燃料燃燒后灰碴極少，極大地減少堆放煤碴的場地，降低出碴費用。

8，生物質燃料燃燒后的灰燼是品位高的有機鉀肥，可回收創利。

9，生物質燃料是大自然恩賜于我們的可再生的能源，它是響應中央號召，節約性社會，工業反哺農業的急先鋒。

顆粒

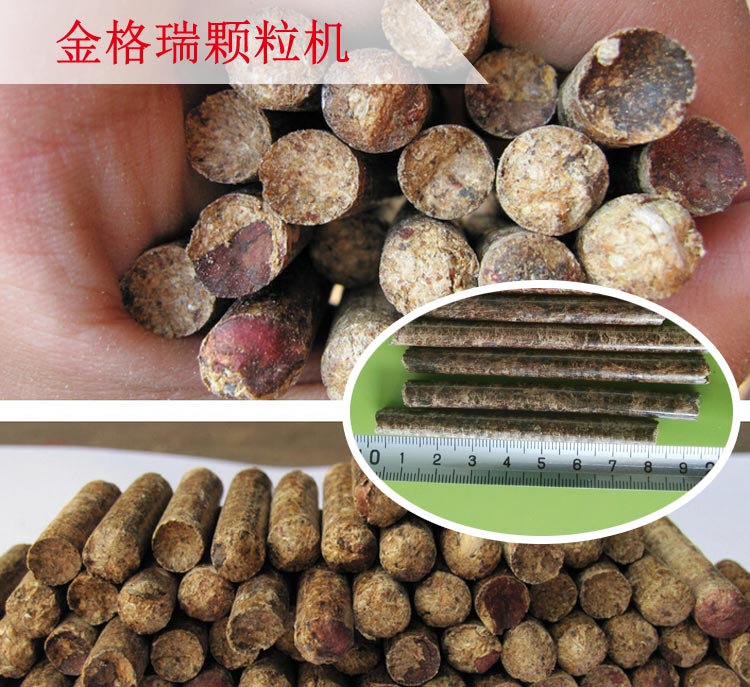

        木屑顆粒主要以松木、杉木、樺木、楊木、果木及農作物桔桿為原料加工而成，主要用途是作為燃料、燒烤燃料和壁爐取暖燃料，它的燃燒效率超過80％以上，燃燒效率高，產生的二氧化硫、氨氮化合物和灰塵少。

        現在的木屑顆粒的價格一般在500-600元每噸，不同的地方，由于當?shù)匚飪r的不同，價格也會有所差異，不過大概就是這個價了。

1、生活燃料。木屑顆粒燃燒利用率高，便于儲存、使用，安全衛生。北方使用的比較多。

2、木屑顆粒作為工業鍋爐的主要燃料，替代煤炭、重油和天然氣，減少環境污染。

3、木屑顆?？梢杂脕砘鹆Πl(fā)電。每燃燒1萬噸生物質燃料可替代標準煤0.8萬噸，減少二氧化硫排放160噸，煙塵排放80噸，二氧化碳排放1.44萬噸。

        木屑的原料一般為樹枝、樹皮、果枝、果木、玉米芯、花生殼、秸稈等，把這些原料用木材粉碎機或木屑機粉碎成木屑、鋸末。可以做木板，例如三合板、膠合板等。還可以做香菇食用菌種植、機制木炭原料、刨花板、密度板、蚊香制造、禪香制造、紙漿原料等。
